一、什么是表面粗糙度？

表面粗糙度(surface roughness)是指加工表面具有的較小間距和微小峰谷的不平度。其兩波峰或兩波谷之間的距離（波距）很小（在1mm以下），它屬于微觀幾何形狀誤差。表面粗糙度越小，則表面越光滑。 表面粗糙度與機(jī)械零件的配合性質(zhì)、耐磨性、疲勞強(qiáng)度、接觸剛度、振動(dòng)和噪聲等有密切關(guān)系，對(duì)機(jī)械產(chǎn)品的使用壽命和可靠性有重要影響。一般標(biāo)注采用Ra。

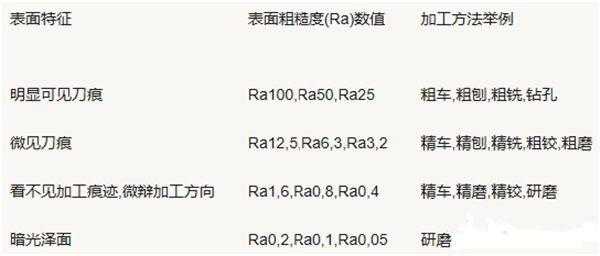

加工方法對(duì)照?qǐng)D

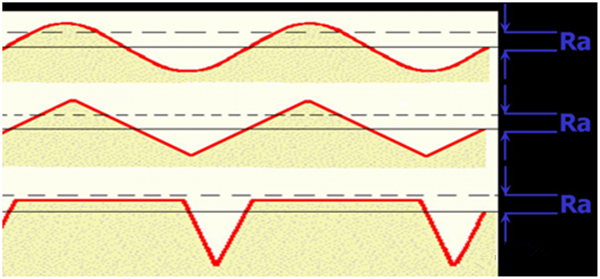

二、表面粗糙度的測(cè)量方法有哪些？

1、比較法

比較法測(cè)量簡(jiǎn)便，使用于車間現(xiàn)場(chǎng)測(cè)量，常用于中等或較粗糙表面的測(cè)量。方法是將被測(cè)量表面與標(biāo)有一定數(shù)值的粗糙度樣板比較來(lái)確定被測(cè)表面粗糙度數(shù)值的方法。

2、觸針?lè)?/span>

利用針尖曲率半徑為2微米左右的金剛石觸針沿被測(cè)表面緩慢滑行，金剛石觸針的上下位移量由電學(xué)式長(zhǎng)度傳感器轉(zhuǎn)換為電信號(hào)，經(jīng)放大、濾波、計(jì)算后由顯示儀表指示出表面粗糙度數(shù)值，也可用記錄器記錄被測(cè)截面輪廓曲線。它能自動(dòng)計(jì)算出輪廓算術(shù)平均偏差Ra，微觀不平度十點(diǎn)高度Rz，輪廓最大高度Ry和其他多種評(píng)定參數(shù)，測(cè)量效率高，適用于測(cè)量Ra為0.025～6.3微米的表面粗糙度。

3、光切法

雙管顯微鏡測(cè)量表面粗糙度，可用作Ry與Rz參數(shù)評(píng)定，測(cè)量范圍0.5~50。

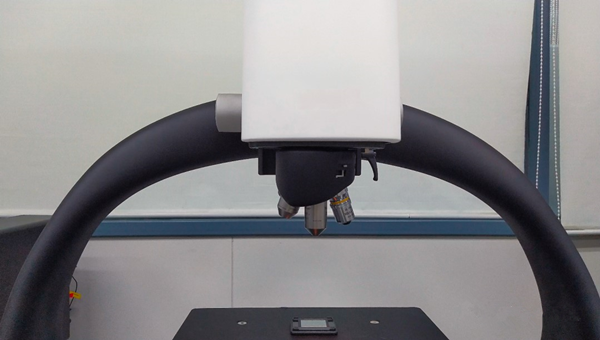

4、干涉法

利用光波干涉原理 (見(jiàn)平晶、激光測(cè)長(zhǎng)技術(shù))將被測(cè)表面的形狀誤差以干涉條紋圖形顯示出來(lái)，并利用放大倍數(shù)高 （可達(dá)500倍）的顯微鏡將這些干涉條紋的微觀部分放大后進(jìn)行測(cè)量，以得出被測(cè)表面粗糙度。應(yīng)用此法的表面粗糙度測(cè)量工具稱為干涉顯微鏡。這種方法適用于測(cè)量Rz和Ry為 0.025～0.8微米的表面粗糙度。

三、表面粗糙度對(duì)零件有什么影響？

表面粗糙度對(duì)零件的影響主要表現(xiàn)在以下幾個(gè)方面：
1、影響耐磨性。表面越粗糙，配合表面間的有效接觸面積越小，壓強(qiáng)越大，摩擦阻力越大，磨損就越快。
2、影響配合的穩(wěn)定性。對(duì)間隙配合來(lái)說(shuō)，表面越粗糙，就越易磨損，使工作過(guò)程中間隙逐漸增大；對(duì)過(guò)盈配合來(lái)說(shuō)，由于裝配時(shí)將微觀凸峰擠平，減小了實(shí)際有效過(guò)盈，降低了連接強(qiáng)度。
3、影響疲勞強(qiáng)度。粗糙零件的表面存在較大的波谷，它們像尖角缺口和裂紋一樣，對(duì)應(yīng)力集中很敏感，從而影響零件的疲勞強(qiáng)度。
4、影響耐腐蝕性。粗糙的零件表面，易使腐蝕性氣體或液體通過(guò)表面的微觀凹谷滲入到金屬內(nèi)層，造成表面腐蝕。
5、影響密封性。粗糙的表面之間無(wú)法嚴(yán)密地貼合，氣體或液體通過(guò)接觸面間的縫隙滲漏。
6、影響接觸剛度。接觸剛度是零件結(jié)合面在外力作用下，抵抗接觸變形的能力。機(jī)器的剛度在很大程度上取決于各零件之間的接觸剛度。

7、影響測(cè)量精度。零件被測(cè)表面和測(cè)量工具測(cè)量面的表面粗糙度都會(huì)直接影響測(cè)量的精度，尤其是在精密測(cè)量時(shí)。

此外，表面粗糙度對(duì)零件的鍍涂層、導(dǎo)熱性和接觸電阻、反射能力和輻射性能、液體和氣體流動(dòng)的阻力、導(dǎo)體表面電流的流通等都會(huì)有不同程度的影響。
